LTE 系列:物理信道

LTE 物理信道详解

广播信道(PBCH)

物理广播信道(Physical Broadcast CHannel,PBCH)用于承载系统的 MIB 广播信息。

LTE 系统广播信息分为

  • MIB(Master Information Block)

    系统基本的配置信息,在 PBCH 固定的物理资源上进行传输 MIB 数据块的总长度为 40 比特,包含 24 个信息比特和 16 个 CRC 比特(以加扰的方式携带关于基站发射天线数目(1/2/4)的信息)。信息比特中包括:

    • 下行系统带宽指示(3 比特)
    • PHICH 资源指示(3 比特)
    • 系统帧号 SFN(8 比特)
    • 预留的 10 个比特

    MIB 信息的传输周期 TTI=40ms,在位于每个 10ms 无线帧的第一个子帧的 PBCH 信道上传输。MIB 数据块经过信道编码、速率匹配和加扰后,得到 1920 比特,映射到 40ms 内,间隔为 10ms 的 4 个子帧的 PBCH 信道的物理资源上。其中,每一个 PBCH 子帧都是可自解码的,也就是说假设信道质量足够好的话,终端可以通过 4 次中的任意一次的接收即可解调出 MIB 信息。

    https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_26.webp
    LTE 物理广播信道
  • SIB(System Information Block)

PBCH 信道位于每个 10ms 无线帧的第一个子帧,占用 4 个连续的 OFDM 符号,在频域上占用下行频带中心 1.08MHz 的带宽。也就是说,对于各种不同的系统带宽(1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz),物理广播信道 PBCH 的传输带宽相同,总是占用频带中心的 1.08MHz 带宽(72 个子载波)。物理广播信道 PBCH 频域结构。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_27.webp
物理广播信道 PBCH 频域结构

当发射天线为 2/4 的时候,PBCH 采用发送分集(SFBC/SFBC+FSTD)的方式。在资源映射的时候,为了方便终端在不知道发射天线数目情况下的盲检测,对 1、2 或者 4 的发射天线数目,使用相同的物理资源映射方式,即总是空出 4 天线的小区公用导频 CRS 资源。

下行共享信道(PDSCH)

下行物理共享信道(Physical Downlink Shared CHannel,PDSCH)用于下行数据的调度传输,是 LTE 物理层主要的下行数据承载信道,可以承载来自上层的不同的传输内容(即不同的逻辑信道),包括:

  • 寻呼信息
  • 广播信息
  • 控制信息和业务数据信息

作为决定物理层性能的关键因素之一,PDSCH 的传输支持各种物理层机制,包括信道自适应的调度,HARQ 和各种 MIMO 机制。

控制格式指示信道(PCFICH)

物理控制格式指示信道(Physical Control Format Indicator CHannel,PCFICH)指示物理层控制信道的格式。

在 LTE 中,物理层控制信道(PDCCH)在每个子帧的前几个 OFDM 符号上传输,根据系统物理层控制信息负载情况的不同,该数值可能是 1、2 或者 3(在使用最小值 1.4MHz 的系统带宽的时候,为了提供足够的物理层控制信息的容量,也可以设置为 4)。PCFICH 信道正是对该数值进行了指示,即在当前子帧中,前几个 OFDM 符号用于物理层控制信道 PDCCH 的传输。

PCFICH 指示当前子帧中 PDCCH 的符号数目:1、2、3(当系统带宽 1.4MHz 的时候,取值为 2、3、4)。

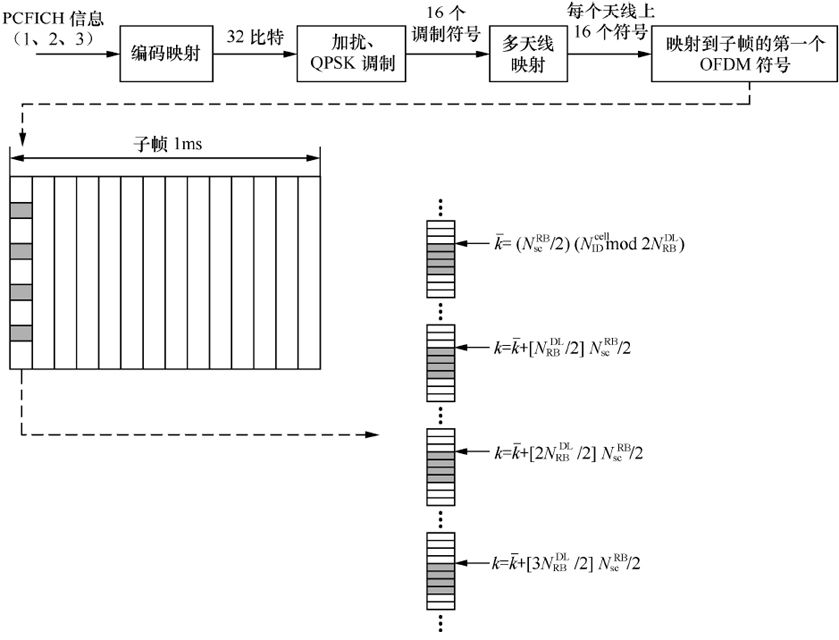

PCFICH 的基带处理过程如图所示,其携带的 3 种可能性通过编码映射得到 32 比特的信息,经过 QPSK 调制后形成 16 个调制符号,这 16 个调制符号将映射到子帧第 1 个 OFDM 符号上的 4 个资源单元组 REG 上(每个 REG 包含 4 个 RE,可以承载 4 个调制符号)。为了获得充分的分集增益,这 4 个 REG 均匀地分布在系统下行带宽上。可以注意到,其中频域的起始位置 k 与小区 ID 相关,因此不同小区的 PCFICH 将形成相对的频域偏移,避免不同小区的 PCFICH 之间的干扰。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_28.webp
物理控制信道格式指示信道(PCFICH)

PCFICH 信道采用的发射天线与 PBCH 相同,即 1、2 或者 4。当发射天线数目为 2 或者 4 的时候,使用 SFBC/SFBC+FSTD 的发送分集方式。

HARQ 指示信道(PHICH)

物理 HARQ 指示信道(Physical HARQ Indicator CHannel,PHICH)承载对上行数据传输的 HARQ ACK/NACK 反馈信息。

物理层 PHICH 信道的传输以 PHICH 组的形式来组织,1 个 PHICH 信道由 PHICH 组编号组内编号共同确定。

1 个 PHICH 组内的多个 PHICH 信道占用相同的时频域物理资源,采用正交扩频序列的复用方式。

  • Normal CP 的情况下,采用扩频因子为 4 结合 I/Q 两路 BPSK 调制的复用方式,1 个 PHICH 组占用 12 个调制符号(3 个 REG),可以复用 8 个 PHICH 信道
  • Extended CP 时,针对频率选择性较强的无线信道,采用扩频因子为 2 结合 I/Q 两路 BPSK 调制的复用方式,1 个 PHICH 组占用 6 个调制符号,可以复用 4 个 PHICH 信道,此时,2 个 PHICH 组共同占用 3 个 REG 的物理资源

PHICH 信道的基带处理过程如图所示,1 个比特的 ACK/NACK(0/1)信息使用重复编码的方式得到 3 个比特的编码后信息,然后经过 BPSK 调制以及系数为 4 的扩频操作,得到 12 个符号,映射在 PHICH 组所对应的 3 个 REG 的物理资源位置上。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_29.webp
物理 HARQ 指示信道(PHICH)
  • 在频域上,1 个 PHICH 组对应的 3 个 REG 采用分布式的映射方式,以获得分集增益
  • 在时间上,PHICH正常(normal)和扩展(extended)两种资源映射方式
    • 在采用正常方式的时候,PHICH 信道映射在子帧的第一个 OFDM 符号上;
    • PDCCH 的长度为 3 时(在混合载波的 MBSFN 子帧或者 TDD 特殊子帧中,PDCCH 长度为 2 时),PHICH 可以配置为采用扩展的方式,此时每 1 个 PHICH 信道将分布在 PDCCH 所占用的多个 OFDM 符号上。

PCFICH 所指示的前 n 个 OFDM 符号中,除了用于 PCFICHPHICH 传输的资源外,其余的将用于 PDCCH 的传输。

为了确定用于 PDCCH 的资源,需要先确定用于 PCFICHPHICH 的资源,其中 PCFICH 的资源是固定的,而用于 PHICH 传输的资源数目则由系统在 PBCH 广播信息进行半静态的指示。MIB 信息中有 3 个比特用于 PHICH 资源的指示,其中包括了正常或者扩展两种时间长度以及 PHICH 组数目 4 种可能性的指示。

PHICH 信道发射天线的数目与 PBCH 相同,当发射天线数目为 2、4 的时候采用 SFBC/SFBC+FSTD发送分集方式。

PHICH 信道的索引号与上行数据传输的资源位置相对应,也就是说,不需要采用信令进行指示,根据上行 PUSCH 数据传输的资源位置就可以确定下行 PHICH 信号的索引号。

具体来说,由相应的上行 PUSCH 数据传输使用的第 1 个物理资源块 PRB 的序号所确定。另外,为了使得各个 PHICH 组中实际使用的 PHICH 信道数量的负载均衡,相邻的上行 PRB 位置对应于不同 PHICH 组中的 PHICH 信道。

下行控制信道(PDCCH)

下行物理控制信道(Physical Downlink Control CHannel,PDCCH)用于承载物理层的下行控制消息,包括:

  • 上/下行数据传输的调度信息
  • 上行功率控制命令信息

PDCCH 信道的传输以控制信道单元(Control Channel Element,CCE)的形式来组织,1 个 CCE 由 9 个 REG 组成(即 9×4=36 个 RE)。根据所占用的 CCE 数目的不同,标准中定义了 4 种 PDCCH 格式,分别占用 1、2、4、8 个 CCE,相应的数值又称为 PDCCH 的聚合等级(Aggregation Level)。

一个下行子帧可以承载多个 PDCCH 信道,各个 PDCCH 信道进行独立的 CRC 计算、加扰、信道编码并根据 Aggregation Level 进行速率匹配。然后,一个子帧中所有的 PDCCH 信道将复用为 1 个数据比特流,对该数据流进行填充,使各个 PDCCH 信道符合定义的 CCE 起始位置的规则(Aggregation Level 为 n 的 PDCCH 的起始位置为 n 整数倍的 CCE 位置);并且使填充后的数据比特流长度能够充满分配给 PDCCHOFDM 符号的所有资源(除去 PCFICHPHICH)。然后,对形成的数据流进行加扰、调制和多天线映射。最后映射到分配给 PDCCH 的物理资源上。

PDCCH 数据流向物理资源的映射过程中,包含了交织的操作,数据流以 REG(4 个调制符号)为单位进行交织。通过交织的资源映射,每个 PDCCH 信道能够获得充分的分集增益。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_30.webp
下行物理控制信道(PDCCH)

PDCCH 信道的发射天线与 PBCH 相同,即 1、2 或者 4。当发射天线数目为 2、4 的时候采用 SFBC/SFBC+FSTD 的发送分集方式。

终端对 PDCCH 信道的接收采用盲检测的方式,即终端根据所使用的下行控制信息(DCI)的格式,解调所有可能属于自己的下行 PDCCH 信道,搜索属于自己的信息。

随机接入信道(PRACH)

物理随机接入信道(Physical RandomAccess CHannel,PRACH)用于终端上行发送随机接入信号(random access preamble),启动随机接入的过程。

随机接入信号由

  • 循环前缀(Cyclic Prefix,CP)
  • 接入序列(Sequence)
  • **保护时间(Guard Time,GT) ** 3 个部分组成。
https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_31.webp
物理随机接入信道

根据适用的场景的不同(例如:小区半径和链路的功率预算),LTE 物理层支持 5 种随机接入信号格式,具体使用过程中,由高层信令指示小区所使用的随机接入信道的配置。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_32.webp
随机接入信号格式

其中格式 4 的随机接入信号仅用于 TDD Type 2 中,当 TDD 配置特殊时隙 UpPTS 的长度为 2 个 OFDM 符号时,可以在 UpPTS 的位置发送格式 4 的随机接入信号,以较小的开销实现随机接入的功能。

在频域上,PRACH 占用 6 个 PRB(1.08MHz)的带宽。以 Format 0 为例,PRACH 信号的生成方式如图所示,信号占用的带宽为 1 048.75kHz,不足 1.08MHz 的部分作为频域的保护带。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_33.webp
PRACH preamble 生成方法(Format 0)

LTE 物理层使用 Zadoff-Chu 序列作为生成随机接入信号的序列。每个小区有 64 个可用的序列,由小区的下行广播进行指示。

小区中分配给上行随机接入信道的物理资源位置由高层信令进行指示。在关于小区随机接入信道配置的信息中,指示了使用的 PRACH 格式以及物理资源的位置。

对于 FDD Type 1,每个时刻最多传输一个 PRACH 信道,即没有频分复用。结合配置信息中指示的PRACH 信道的时间位置PRACH 信道频率位置的信息,可以确定小区中 PRACH 信道的时频资源位置。

例如:设置使用 PRACH Format 0,周期等于 10ms,时间偏移量等于 1 个子帧,频率位置等于 1,那么小区中用于 PRACH 信道的物理资源位置

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_34.webp
随机接入信道的物理资源位置

对于 TDD Type 2,除了在 UpPTS 上支持 PRACH Format 4 的发送之外,同一个时刻还可能传输多个频分的 PRACH 信道。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_35.webp
TDD Type 2 中频分的 PRACH 信道

因为 TDD 支持不同的上下行时间比例的配置,在某些配置情况下上行时间较少,所以可能需要在同一个时刻支持多个 PRACH 信道,以提供足够的随机接入信道的容量。在普通子帧中,由于上行两边频带存在 PUCCH 控制信道,而中间是 PUSCH 数据信道,因此 PRACH 信道采用频率偏移结合上下交错的分配方式为 PUCCHPUSCH 信道留出物理资源空间。而对于 PRACH Format 4,由于特殊时隙 UpPTS 上不存在 PUCCH 或者 PUSCH 信道,因此采用了不同的机制:从上行频域的边际开始,连续分布,在两次 UpPTS 之间采用跳频的方式,即交替地从上边带或者下边带开始,这样可以在随机接入信号需要多次传输的时候获得频率分集的增益。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_36.webp
TDD Type 2 中 PRACH Format 4 的频分与跳频

上行控制信道(PUCCH)

上行物理控制信道(Physical Uplink Control CHannel,PUCCH)传输物理层上行控制信息,包括上行调度请求对下行数据的 ACK/NACK 信息信道状态信息 CSI 反馈(包括 CQI/PMI/RI)

每 1 组 PUCCH 信道占用 1 个 RB-pair 的物理资源,采用时隙跳频的方式,在系统上行频带的两边进行传输,而上行频带的中间部分用于传输上行共享信道(PUSCH)的数据。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_37.webp
PUCCH 信道的资源分布

根据所承载的上行控制信息,物理层设计了不同的 PUCCH 格式,对应于不同的发送方法。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_38.webp
PUCCH 信道不同的格式

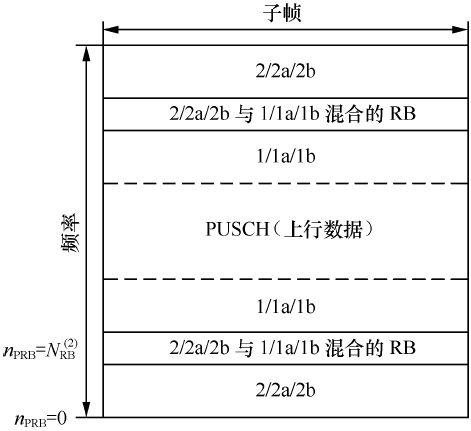

根据不同格式的 PUCCH 信道的特点,它们在频域的分布情况如图所示。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_39.webp
不同格式 PUCCH 信道在频域的分布情况
  • PUCCH 2/2a/2b 承载的是信道状态 CSI 的反馈信息,在系统配置中,这一部分资源的数量是相对固定的,因此将它们分布在频带的最外侧,资源的具体数量通过高层信令进行半静态的指示。
  • PUCCH 1/1a/1b 承载的是调度请求信息和对下行数据的 ACK 信息,资源数量是动态变化的,与小区中发送的下行数据的数量相关,因此将这一部分资源放置在稍靠近频率中心的位置,方便将系统剩余的频率资源用于上行共享信道 PUSCH 的传输。

在所占用的 1 个 RB-pair 的时频域资源中,PUCCH 1/1a/1bPUCCH 2/2a/2b 都采用了码分的方式进一步地复用多个 PUCCH 信道。因此当配置的 PUCCH 2/2a/2b 信道数量所占用的资源数目不是 RB-pair 整数倍的时候,在 PUCCH 2/2a/2bPUCCH 1/1a/1b 频域的交界处将出现它们在某 1 个 RB-pair 内以码分的方式混合传输的情况。

PUCCH 格式 1/1a/1b

PUCCH 格式 1/1a/1b 用于终端发送调度请求信息或者1、2 比特的 ACK/NACK 信息

使用一个调制符号 $d(0)$ 来表示 PUCCH 1/1a/1b 发送的信息。对于 PUCCH 1调度请求信息,基站侧仅需要检测是否存在这样的发送,此时的 $d(0)$ 设置为预定义的固定值(d(0)=1)。对于 PUCCH 1a/1bACK 信息,$d(0)$ 为 BPSK 或者 QPSK 调制符号,分别对应于 1 比特或者 2 比特的 ACK 信息。

在信息的发送过程中,首先使用正交扩频序列 $w(m)$ 进行扩频,将信息分散在一个时隙内用于 PUCCH 传输的多个上行符号上;然后,在每个上行符号上使用 1 个长度为 12 的 Zadoff-Chu 序列 $r_{u,v}^{\alpha}$ 进行调制,得到长度为 12 的复数序列对应于 1 个 RB 内的 12 个子载波。因此,PUCCH 1/1a/1b 的发送包含了**正交扩频序列**和**Zadoff-Chu 序列**两次码扩频的过程,可以复用的信道数目为二者的乘积。

例如:在使用 Normal CP 的情况下有 3 个正交扩频序列,而所使用的 Zadoff-Chu 序列的长度为 12,假设设置 Zadoff-Chu 序列循环移位(Cyclic Shift)的复用间隔为 2,那么 1 个 RB-pair 上可以复用 3×6=18 个 PUCCH 1/1a/1b 信道。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_40.webp
PUCCH 1/1a/1b 物理层信号发送方法(Normal CP)

为了增强信号的随机性,在 PUCCH 1/1a/1b 的发送过程中包含了跳频的概念。包括两种跳频:

  • 子帧内的 2 个时隙使用不同的正交扩频序列 $w(m)$,即正交序列跳频
  • 时隙内的不同上行符号之间使用 Zadoff-Chu 序列不同的循环移位,即Cyclic Shift 跳频

PUCCH Format 2/2a/2b

PUCCH 格式 2 用于终端发送信道状态信息(Channel State Information,CSI),包括:

  • 信道质量指示(Channel Quality Indicator,CQI)
  • 预编码向量指示(Precoding Matrix Indicator,PMI)
  • 复用秩的指示(Rank Indicator,RI)

Normal CP 的情况下,PUCCH 格式 2 还可以扩展成 PUCCH 格式 2a/2b,在这两种格式中,通过对 PUCCH 格式 2 中的导频符号进行调制,在 CSI 信息的基础上,进一步承载 1 或者 2 比特的 ACK/NACK 信息。

CSI 信息经过信道编码和加扰后形成长度为 20 比特的数据流,经过 QPSK 调制后形成 10 个调制符号(d(0),…,d(9)),在 PUCCH Format 2/2a/2b 上发送。

PUCCH Format 2/2a/2b 信息的发送过程与 PUCCH Format 1/1a/1b 类似,只是没有了扩频的操作,因为要发送更多的比特信息。

对于要发送的调制符号信息 d(0),…,d(9),在每个符号上使用长度为 12 的 Zadoff-Chu 序列 $r_{u,v}^{\alpha}$ 进行调制,然后将各个符号调制的结果映射在子帧内相应上行符号 1 个 RB 内的 12 个子载波上。通过长度为 12 的 Zadoff-Chu 序列的不同循环移位来进行同一个 RB 内不同 PUCCH 2/2a/2b 信道的复用。

假设设置 Zadoff-Chu 序列循环移位的复用间隔为 2,那么 1 个 RB-pair 上可以复用 6 个 PUCCH 2/2a/2b 信道。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_41.webp
PUCCH 2/2a/2b 物理层信号发送方法(Normal CP)

PUCCH 2a/2b 中,除了 20 个比特的 CSI 信息之外,还承载 1 或者 2 比特的 ACK 信息。该 ACK 信息将通过 BPSK 或者 QPSK 的调制,形成一个调制符号 d(10),然后调制在导频符号上进行传输。

PUCCH 2a/2b 仅适用Normal CP 的情况,对于 Extended CP 的情况,由于 PUCCH 格式 2 的每个时隙内只有 1 列上行导频,难以将 ACK/NAK 信息调制在导频中。所以,在这种情况下,如果 ACK/NAKCQI 需要同时传输,那么将对它们进行联合编码,形成 20 比特的编码后数据,采用 Extended CPPUCCH 格式 2 进行发送。

上行共享信道(PUSCH)

上行物理共享信道(Physical Uplink Shared CHannel,PUSCH)用于上行数据的调度传输,是物理层主要的上行数据承载信道,可以承载来自上层的不同的传输内容(即不同的逻辑信道),包括:

  • 控制信息
  • 用户业务信息

与下行物理共享信道 PDSCH 相似,PUSCH 信道是决定系统上行数据传输性能的关键,因此,PUSCH 的传输支持各种物理层机制,包括信道自适应的调度HARQ 等。

值得一提的是,上行物理层采用单载波(DFT-SOFDM)作为多址方式,这样的多址方式对终端上行功率效率方面带来好处的同时也带来了一些限制

例如:为了保持上行单载波的特性,LTE Release 8 物理层不支持单用户的上行共享信道(PUSCH)和上行控制信道(PUCCH)的频分复用,即 1 个用户不能在一个时刻同时发送 PUSCH 信道和 PUCCH 信道。当用户有上行数据 PUSCH 正在发送的时候,如果需要同时发送物理层上行控制信息(CSI、ACK 或者 RI),那么这些信息不能在 PUCCH 信道上传输,而是将这些控制信息与数据信息一起复用在 PUSCH 信道上进行传输。

另外,单载波(DFT-SOFDM)多址方式的处理过程中包含了 DFT 的操作,为了降低 DFT 运算的复杂度,便于使用类似 FFT 的快速算法,标准中对上行 PUSCH 信道子载波分配的数目进行了规定,即上行分配的 RB 数目的数值必须能够被 2、3、5 这 3 个质数所分解,即必须满足条件$=2_{α2}、3_{α3}、5_{α5}$,其中 $α2 、α3 和 α5$ 是非负整数。
