LTE 系列:物理层概要

LTE 物理层概要综列

物理层的功能

物理层位于无线接入网协议的最底层,以传输信道为接口,通过传输信道向物理信道的映射,物理层向上层提供数据传输的服务。

物理层的主要功能包括:

  • 传输信道向物理信道的映射
  • 调制与解调
  • 纠错编码与速率匹配
  • 向高层报告数据是否正确传输
  • 多天线的处理
  • 功率控制
  • 频率和时间的同步
  • 射频信号的生成

物理层的关键技术

物理层的包含以下关键技术:

物理层信号和信道的设计

出于对 MAC 层的传输信道以及物理层内部处理过程的需要,物理层定义了一系列的物理信道。

下行方向的物理信道包括:

  • 物理广播信道(PBCH)
  • 物理下行共享信道(PDSCH)
  • 物理多播信道(PMCH)
  • 物理下行控制信道(PDCCH)
  • 物理控制格式指示信道(PCFICH)
  • 物理 HARQ 指示信道(PHICH)

上行方向的物理信道包括:

  • 物理随机接入信道(PRACH)
  • 物理上行共享信道(PUSCH)
  • 物理上行控制信道(PUCCH)
https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_12.webp
下行信道映射
https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE_Physical_Layer/LTE_physical_layer_13.webp

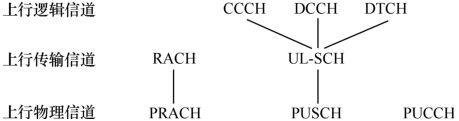

上行信道映射

物理信号主要包括:

  • 导频信号
  • 同步信号(PSS/SSS)

详细内容另见:

物理层过程

讲解典型的物理层过程包括:
