LTE 系列:上行链路帧结构

LTE 上行链路帧结构详细讲解

LTE 使用 SC (单载波)-FDMA 作为上行链路信号。

时隙结构

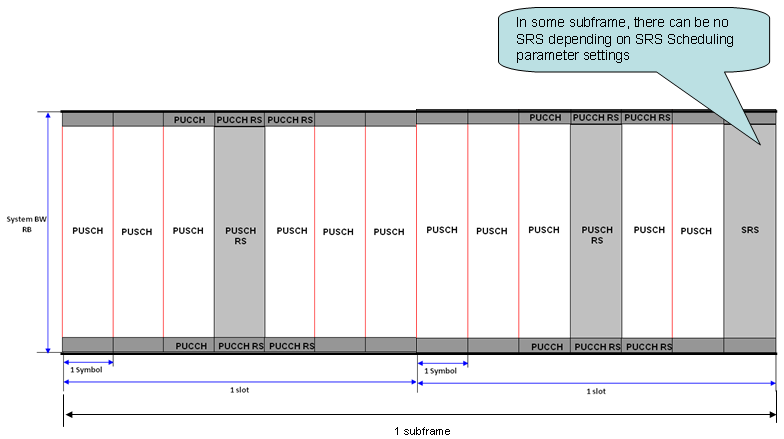

从下面的时隙结构可以看出,LTE 上下行链路的时隙结构是相似的:

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE-UL-FS/FDD_UL_FrameStructure_Symbols.png
上行时隙结构

与下行链路相同,上行链路中的帧时间和时隙时间与下行链路中相同。并且资源块结构和下行链路上也相同。如上所述,在一个时隙中的 7 个符号在上行链路和下行链路上也是相同的。

你可能会注意到的一点区别是每个物理信道的位置。在下行链路情况下,信道通常占用整个带宽,但是上行链路时隙中的信道更局限。例如,PUCCH 仅位于整个带宽中的的最低端和最高端。

PUCCH RS

携带解调 PUCCH 所需的参考信号。这意味着如果此部分配置不正确或 eNodeB 检测不到此部件,则 eNodeB 无法解码 PUCCH。

PUCCH

此信道可以承载大量信息(UCI),但根据配置的不同,它只能承载以下信息中的一部分:

  • ACK/NACK for the recieved PDSCH data
  • CQI
  • RI
  • PMI

正如你在时隙结构中看到的,PUCCH 以子帧内两个时隙之间交替的方式位于上行链路频域的两端,这意味着如果 PUCCH 是时隙 0 (第一个时隙) 中的频域的最低部分,并且它将位于时隙 1 (第二个时隙) 中的频域的最高部分。分配给 PUCCH 的资源元素的确切数量由网络确定,并且配置通过 SIB2 广播到 UE。

详细的 PUCHH 结构参考:

PUSCH RS

携带解调 PUSCH 所需的参考信号。

PUSCH

承载 UE 尝试发送的上行链路数据。并且除了上行链路数据之外,还可以携带 UE 接收的 PDSCH 的 ACK/NACK。

SRS

参考 SRS in Quick Reference

上行资源网格

具体来说,上行资源还有一种网格格式,如下所示:

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE-UL-FS/36_211_Fig5_2_1-1_UL_ResourceGrid.png
上行资源网格

最小的单元是 “资源元素 (RE)”,最小的资源分配单元是 RB (资源块),它沿时域跨越 7 RE,沿频域跨越 12 RE。 这意味着一个 RB 有 84 个单元 (7x12)。

通信中的信道

下图显示了上行/下行数据传输的总体顺序。你可以将数据传输序列图与 DL/UL 帧结构中每个通道的特定位置相关联。

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE-UL-FS/ChannelFlow_Small.png
LTE 上下行传输顺序图

帧结构总览

https://cdn.jsdelivr.net/gh/techkoala/techkoala.github.io@master/images/WirelessCommunication/LTE/LTE-UL-FS/UL_SlotStructure_Constellation.png
上行帧结构概览
